産業用 10/100BASE-TX－100BASE-FX メディアコンバータ

EX42011シリーズ

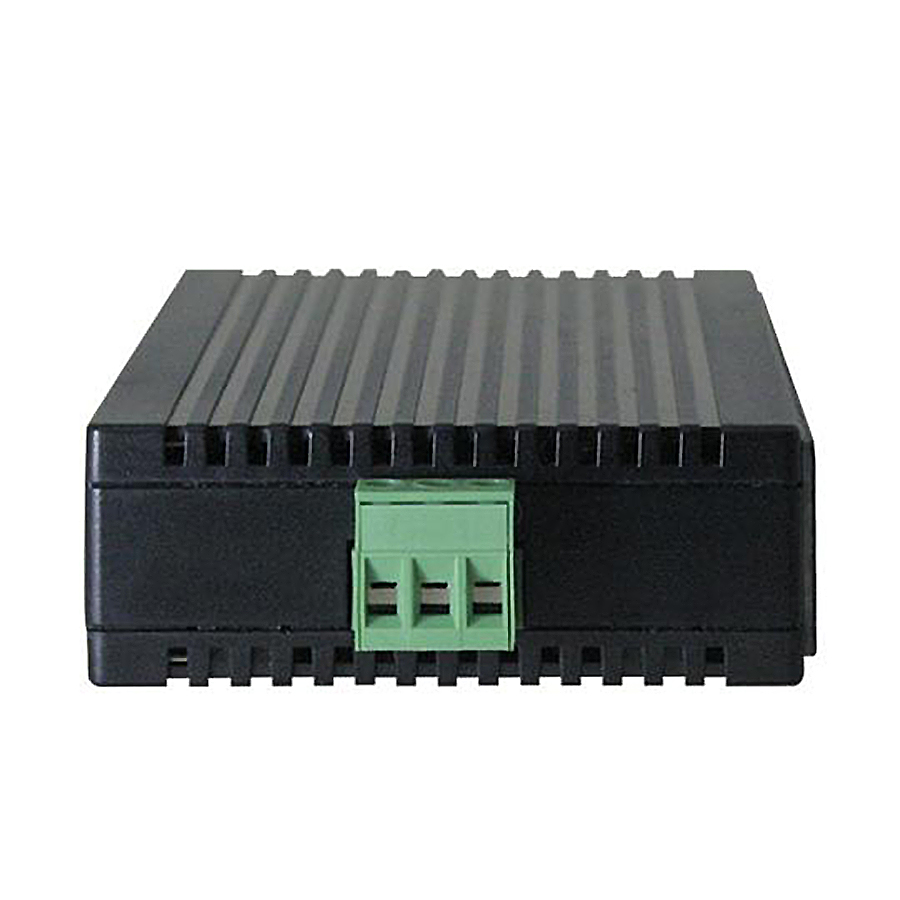

EX42011シリーズは、10/100BASE-TX Ethernetと 100BASE-FX光ファイバー間を変換する、 産業用途向けのコンパクトなメディアコンバータです。

工場設備、監視カメラ、制御ネットワーク、交通・インフラ設備など、 高い信頼性が求められるネットワーク環境を想定して設計されています。 耐衝撃・耐振動性能、電気ノイズへの耐性、 RJ45データポートへの4kVサージ保護など、 一般的なオフィス環境とは異なる厳しい産業環境での利用に適しています。

また、DC12～48Vのワイドレンジ電源入力に対応し、 DINレールまたはパネルへの取り付けが可能です。 シングルモード／マルチモードの双方に対応しているため、 用途や伝送距離に応じた柔軟なネットワーク構築ができます。

EX42011シリーズの主な特長

産業ネットワークを光ファイバー化するメリット

工場や設備環境では、モーター、インバータ、大型電源装置などから発生する 電磁ノイズがEthernet通信へ影響を与える場合があります。

EX42011シリーズを使用して通信経路の一部を光ファイバー化することで、 電気的なノイズの影響を受けにくいネットワークを構築できます。 また、メタルケーブルでは対応が難しい長距離伝送にも有効です。

• 電磁ノイズの影響を受けにくい
• 設備間の長距離Ethernet伝送が可能
• 異なる建屋間のネットワーク接続に適する
• 工場・FA設備のネットワーク信頼性向上
• 既存の10/100BASE-TX機器を活用しながら光ファイバー化が可能

主なアプリケーション

製品仕様

産業用途に求められる保護・耐環境性能

EX42011シリーズは、産業環境での安定した通信を目的として、 電磁ノイズ、静電気、サージ、振動、衝撃などに関する 各種規格を考慮した設計となっています。

• EN 61000-4-2：静電気放電（ESD）
• EN 61000-4-3：放射無線周波電磁界
• EN 61000-4-4：ファストトランジェント／バースト
• EN 61000-4-5：サージ
• EN 61000-4-6：伝導RFイミュニティ
• EN 61000-4-8：電源周波数磁界
• IEC 60068-2-6 Fc：振動
• IEC 60068-2-27 Ea：衝撃
• FED STD 101C Method 5007.1：落下

製品ラインアップ

※ 光コネクタ、光ファイバー仕様などの詳細についてはお問い合わせください。

ネットワーク構成例

監視室やEthernetスイッチから離れたIPカメラ、 制御装置などを光ファイバーで接続する際に、 EX42011をEthernet／光ファイバー間の変換装置として使用します。

既存の10/100BASE-TX機器を変更することなく、 必要な区間だけを光ファイバー化できるため、 既設ネットワークの延長や段階的な光化にも適しています。
